微小有機體研究
如果您正在研究魚類或無脊椎動物的卵/胚胎/幼蟲、橈足類動物或水蚤等微小生物的氧氣消耗率，那么可考慮封閉式24孔微孔板呼吸測量系統。

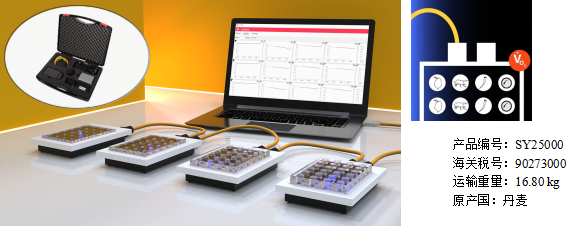

微孔板呼吸測定系統
MICROPLATE SYSTEM
（核心款24通道 / 80微升，可擴展）
概述
微孔板小動物呼吸測量系統是專為微小生物、微生物打造的高通量、自動化呼吸代謝檢測設備，采用非侵入式熒光氧檢測技術，可實時監測密封微孔內樣本的氧氣消耗/產生率，精準捕捉微弱呼吸信號。
本微孔板呼吸測定系統操作簡便、通量高，可在較寬溫度范圍（5–40℃）內，測定微型水生、陸生生物及微生物的個體呼吸速率。整套系統裝入標配的硬質運輸箱后，便于運輸，可送至偏遠野外工作站等場所。系統支持水、空氣/氣體多環境檢測，基礎24通道可拓展至240通道，廣泛應用于水生生物學、微生物學、環境毒理學、植物生理學等研究領域。
研究對象
適用于微尺度代謝研究的對象:

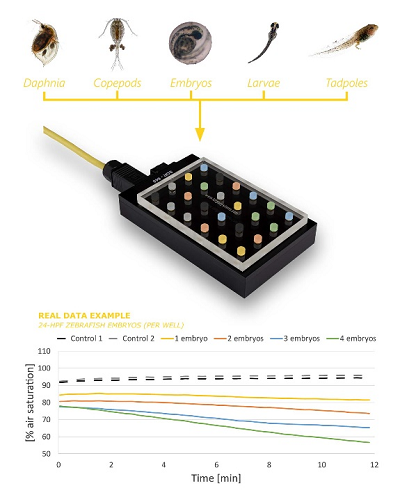

? 水生微小生物：斑馬魚/青鳉魚胚胎/幼體、非洲爪蟾卵及蝌蚪、水蚤、橈足類等
? 陸生微小生物：蚊蟲/蜱蟲、蜘蛛、節肢動物蛹、黑腹果蠅等果蠅類、陸生搖蚊幼蟲等

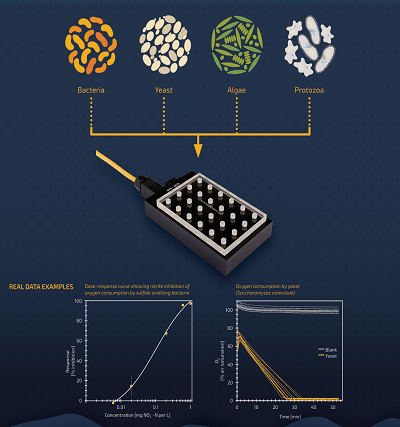

? 微生物/單細胞：細菌、藻類、酵母、原生動物、細胞懸液
? 植物樣本：各類植物種子（擬南芥/水稻/小麥/玉米）、離體植物組織
? 其他：離體動物組織/器官、卵囊
只要可放入玻璃微孔板的孔內，幾乎所有生物的氧氣消耗（或氧氣生成）速率均可通過本系統測定。
產品特點
ü 非侵入式無損檢測：光學熒光氧傳感器，不接觸樣本，可長時間連續監測，不破壞生物活性。
ü 高通量靈活拓展：基礎款搭配24孔玻璃微孔板，單臺電腦可擴展連接多達10臺24孔板讀數儀，實現高通量檢測；提供多種孔體積可選：80、200、500、940和1700μL
ü 高精度穩定測量：對每個氣密孔內的溶氧含量進行實時檢測（封閉型呼吸測定法）,可測定水相或氣相中的氧氣消耗速率或生成速率, 傳感器響應時間＜30s，漂移量＜1% 空氣飽和度 / 周，精準捕捉微弱代謝信號。
ü 自動化全流程操作：適配Windows11系統的 MicroResp?專用軟件，操作便捷，支持?jǐn)?shù)據記錄、統計與分析
ü 多場景環境適配：設計緊湊，可置于培養箱/水浴內或搖床臺上使用, 支持5–45℃控溫，整套可便攜運輸至野外站點。
ü 低耗材成本：光學溶氧傳感器可重復使用，且可多次校準后開展實驗；硼硅玻璃微孔板可重復使用。
系統組成
n 核心硬件
· 24 通道微孔板讀數儀（含分流器、電源適配器）
· MicroResp? V1 軟件（含授權加密狗）
參數項 | 規格說明 |
適配系統 | Windows 11，64位 （雙核2GHz CPU、≥8GB 內存、2個USB 端口、≥1280×1024 分辨率） |
采樣率 | 3–300s 可調 |
核心功能 | 背景呼吸補償、氧數據歸一化、處理組分配、MO?自動計算、數據分析 |
運行模式 | 全功能模式（加密狗解鎖）、演示模式（無硬件數據分析） |
數據導出 | Excel 格式，含時間戳氧數據、代謝率、統計結果及圖表 |

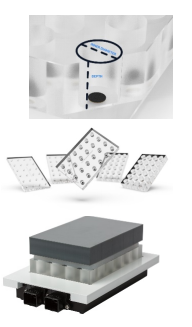

· 24 孔硼硅酸鹽玻璃微孔板（多規格可選）
核心款微孔板系統標配一塊硼硅玻璃微孔板，提供以下五種規格的微孔板均可與系統標配的同一臺讀數儀兼容，只需一套微孔板系統，即可更換不同孔體積的微孔板，便于研究不同體型、不同物種的生物。
各規格的內徑和深度參數如下表所示：
體積 （μL） | 內徑 （mm） | 深度 （mm） | 整板尺寸（長×寬×高）（mm） |
80 | 4.5 | 5.0 | 120×80×7 |
200 | 6.0 | 7.0 | 120×80×9 |
500 | 8.0 | 10.0 | 120×80×12 |
940 | 10.0 | 12.0 | 120×80×14 |
1700 | 12.0 | 15.0 | 120×80×17 |
n 密封與輔助配件
· 微孔板導向裝置（精準對位）
· 硅膠墊、壓縮塊（實現氣密密封）
· 氣密自粘密封膜、封膜滾輪（輔助密封）
n 便攜防護

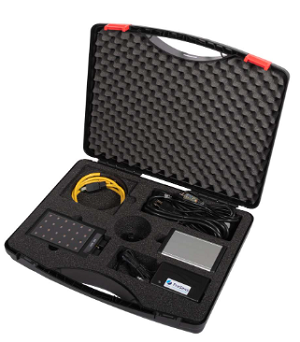

· 硬質運輸箱（整套設備收納與便攜運輸）
實時獲取氧氣數據

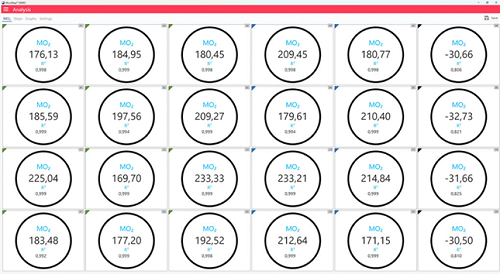

· 通過MicroResp?微孔板呼吸測量系統，實時計算和分析水蚤、果蠅、蚊子、斑馬魚及其他模型或微小生物的新陳代謝率。MicroResp?負責從微孔板讀取器收集氧氣數據，并自動計算玻璃板上每個孔的MO2/VO2數據。

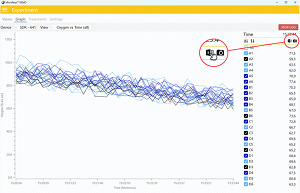

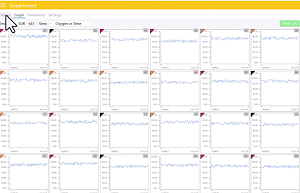

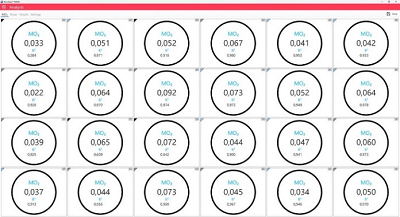

各孔的實際含氧量在數值視圖中顯示，或在可定制數據圖中以獨立形式呈現

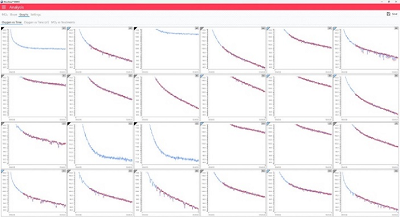

· 為了獲得更全面的概覽，可在實時組合圖中監測所有數據軌跡，并標注已應用的處理操作。每個實驗過程中的數據圖均可快速導出為圖片或Excel文件，便于在數據分析前進行成果展示
· MicroResp? 不僅可監測每個孔位中的氧氣消耗，同時也可監測氧氣生成。在水體（包括淡水和咸水）與空氣中切換測量模式，操作簡便，如同撥動開關。
 |  |  |
技術參數
功能特性 | 規格參數 |
兼容氧傳感器 | 可重復使用傳感器探頭 |
氧測量通道 | 24 通道 |
電源供應 | 100–240 V 交流電 |
電源適配器 | 輸入：100–240 V 交流電 / 輸出：18–24 V 直流電 |
氧濃度單位 | 氧飽和度百分比、空氣飽和度百分比、kPa、Torr、mg/L、mmol、ml/L |
測量范圍 | 0–50% 氧飽和度 0–235%空氣飽和度 0–50 kPa 0–235 Torr 0–22.5 mg/L 0–700μmol 0–22.5ml/L |
分辨率 | 在 20.9 % O? 時：± 0.4 % O? 在 207 hPa 時：± 4 hPa 在 283.1 μmol 時：± 5 μmol 在 100 % 空氣飽和度時：± 2 % 空氣飽和度 |
采樣間隔 | <5S 至 60S |
精密度 | 在 20.9 % O? 時：± 1 % O? 在 100 % 空氣飽和度時：± 5 % 空氣飽和度 |
0% 氧濃度下漂移（采樣間隔 10 分鐘） | 一周內：< 0.2 % O? 一周內：< 1 % 空氣飽和度 |
測量溫度范圍 | 5–45 ℃ |
響應時間（T90，達到 90% 讀數的時間） | < 30 秒 |
兼容性 | 水溶液、乙醇、甲醇 |
清潔流程 | 乙醇 / 含氯溶液 |
應用領域
1. 植物生理學：種子萌發呼吸代謝檢測、植物脅迫響應研究
2. 水生生物學：水生生物耗氧率檢測、胚胎發育代謝規律研究
3. 微生物學：微生物呼吸活性檢測、代謝抑制劑效果評估
4. 環境毒理學：污染物對生物代謝的影響、水質生物檢測
5. 藥物篩選：高通量藥物對微小生物的代謝影響篩選
6. 生態研究：野外現場生物代謝檢測、極地生物適應機制研究
簡易的實驗操作
n 將單個或多個實驗生物放入每個80-1700微升的氣密玻璃孔內，通?？墒褂靡埔汗?、刮刀或吸液管（處理易逃逸的節肢動物時）操作；

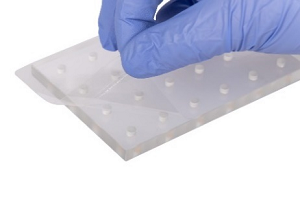

n 采用不透氣、透明且自粘的聚酯密封膜貼合在玻璃微孔板表面，對各孔進行密封。玻璃材質具備不透氣性，而普通塑料微孔板會根據樣品的氧分壓，成為氧氣的“儲存庫”或“釋放源”，影響檢測結果；

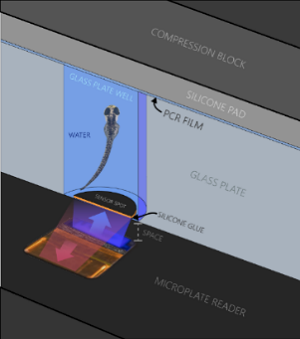

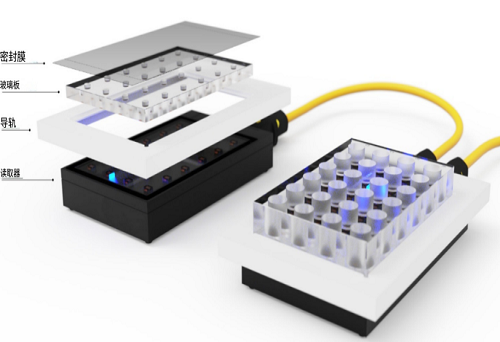

n 通過定位導向件將密封后的玻璃微孔板放置在讀數儀上，使24個溶氧傳感點與讀數儀的 24個藍色 LED 光源和光接收器精準對齊。讀數儀、定位導向件與微孔板可輕松放入培養箱，或直接置于恒溫室內，實現對玻璃微孔板的溫度控制。
|  |
可選溫度控制方案

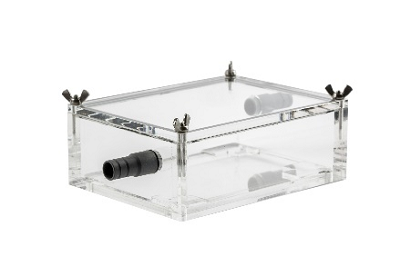

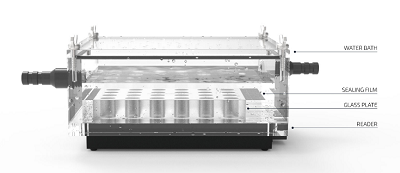

n 可選配亞克力流通式水浴槽實現溫度控制，將水浴槽放置在讀數儀上，把密封后的玻璃微孔板放入水浴槽中。單個玻璃微孔板固定在適當位置，將24個氧傳感器點直接集中在24個LED光源上，以獲得最佳信號強度。水浴槽端口用于在浸入式玻璃微孔板上通過冷凍/加熱水流，即可以在任何環境溫度下測量水生呼吸速率或在校準期間使用。
n 更換Witrox 1和Witrox 4儀器的溫度探頭，帶有5m長的屏蔽電纜。PT 1000傳感器的公差為B類傳感器的1/3，具有+/0.15°C的高精度。
 |  |
防溶氧分層處理
對于水相中的非運動生物（如胚胎、水螅、?？蛭⑸铮墒褂密壍罁u床，降低孔內溶氧分層的風險。

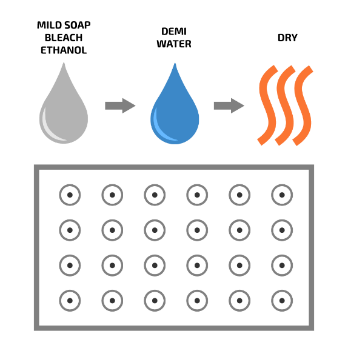

傳感器與微孔板清潔

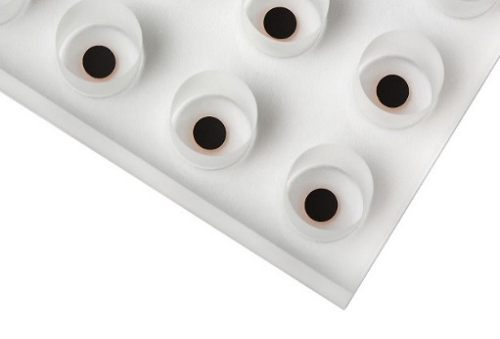

每個檢測孔均配備非侵入式可重復使用的溶氧傳感點，采用動態熒光猝滅法檢測溶氧。實驗后，只需用溫和的肥皂水和去離子水即可快速清洗微孔板，也可使用乙醇或溫和的漂白劑對其滅菌，便于后續實驗再次使用。
設計緊湊，運輸便捷
本系統使用時占用實驗室空間極小，僅需一個墻面電源插座供電，并通過 USB 接口與 Windows 系統電腦連接。整套系統裝入標配的硬質運輸箱后，可安全運輸至包括偏遠地區在內的各類場所。
應用案例參考

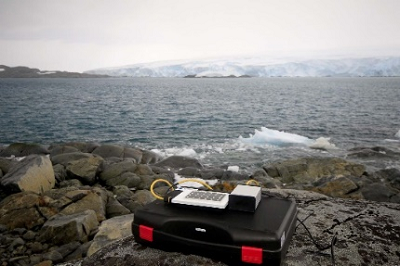

研究團隊攜帶本微孔板系統前往南極，研究陸生搖蚊幼蟲的代謝特征
為了更好地了解昆蟲是如何適應極端環境的，一組研究人員一直在研究南極蠓。該團隊由Nicholas Teets（肯塔基大學副教授）領導，包括Jack Devlin（肯塔基大學博士生）、Cleverson de Sousa Lima（肯塔基大學博士生）、Yuta Kawarasaki （Gustavus Adolophus學院副教授）、JD Gantz （Hendrix學院助理教授）和Vitror Pavinato（肯塔基大學博士后）。俄亥俄州立大學（Ohio State University）的研究人員正在研究這種昆蟲對極端壓力的耐受性背后的分子和生理過程機制，以及它如何在惡劣的南極條件下生存。作為研究的一部分，該團隊最近在南極半島完成了一個實地考察季節，在那里他們從各個島嶼收集陸生昆蟲，并在研究船上和研究站進行了生理實驗。研究小組的主要興趣之一是這些昆蟲如何應對壓力帶來的能量挑戰。

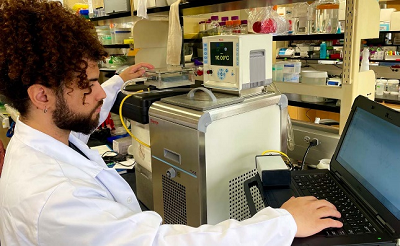

Cleverson Lima使用MicroResp?軟件的微孔板呼吸測量系統。微孔板玻璃板放置在丙烯酸水浴槽內（靠近Cleverson的左手），再循環浴槽提供10°C的水流過水浴槽，保持溫度穩定。
使用Loligo?Systems公司的微孔板呼吸測量系統，該團隊能夠在各種環境壓力下測量單個陸生蠓幼蟲的實時耗氧量，這些數據是該團隊在過去的項目中無法獲得的。他們的新工具，微孔板呼吸測量系統，因此使研究人員能夠?qū)崟r(shí)測量代謝率，提供關于昆蟲如何受到不同壓力源影響的關鍵數據。
MicroResp?v1.1，微孔板系統自帶的軟件，支持實時和時間戳的mo2計算，用于空氣/氣體以及水的測量。
團隊成員杰克·德夫林（Jack Devlin）對微塑料污染對南極洲的潛在影響很感興趣。他還使用微孔板呼吸測量系統，研究了接觸微塑料是否會引起代謝率的變化。這些研究結果對于了解微塑料污染對非洲大陸脆弱生態系統的潛在影響至關重要。
MicroResp?數據示例由Jack Devlin創建的MO2和氧與時間數據圖，用于每個包含南極陸地蠓幼蟲的單獨玻璃板孔。黑色是空白，灰色是對照組，藍色是暴露在高濃度微塑料中的昆蟲。通過在每個井中添加一張潮濕的濾紙來保持濕度水平。
研究小組還將南極洲比利時蟲的耐受性和基因組與幾個近親進行了比較，以確定這種昆蟲在南極洲茁壯成長的關鍵機制。這項研究可以更好地理解昆蟲是如何適應極端環境的，并為物種面對不斷變化的環境的適應能力提供見解。
采用本系統發表的同行評審論文
以下為引用本微孔板呼吸測定系統的部分已發表論文：
1. Effects of temperature on metabolic rate during metamorphosis in the alfalfa leafcutting bee溫度對苜蓿切葉蜂變態發育階段代謝率的影響
Kayla N. Earls, Jacob B. Campbell, Joseph P. Rinehart, Kendra J. Greenlee (2023)Biology OpenLink to article
2. Effects of elevated CO2 on metabolic rate and nitrogenous waste handling in the early life stages of yellowfin tuna (Thunnus albacares) 高濃度二氧化碳對黃鰭金槍魚早期生活史階段代謝率和含氮廢物代謝的影響
Rachael M. Heuer, Yadong Wang, Christina Pasparakis, Wenlong Zhang, Vernon Scholey, Daniel Margulies, Martin Grosell (2023), Comparative Biochemistry and Physiology Part A: Molecular & Integrative PhysiologyLink to article
3. Chemical manipulation of mitochondrial function affects metabolism of red carotenoids in a marine copepod (Tigriopus californicus) 線粒體功能的化學調控對海洋橈足類（加州虎斑猛水蚤）紅色類胡蘿卜素代謝的影響
Matthew J. Powers, James A. Baty, Alexis M. Dinga, James H. Mao, Geoffrey E. Hill (2022) , Journal of Experimental Biology.Link to article
4. Metabolic responses to crude oil during early life stages reveal critical developmental windows in the zebrafish (Danio rerio) 原油暴露的代謝響應揭示斑馬魚早期發育的關鍵窗口期
Karem N. Vazquez Roman, Warren W. Burggren (2022), Comparative Biochemistry and Physiology Part C: Toxicology & Pharmacology. Link to article
5. Effects of marine mine tailing exposure on the development, growth, and lipid accumulation in Calanus finmarchicus海洋礦渣暴露對北極哲水蚤發育、生長及脂質積累的影響
Linn H. Svendheim, Tjalling Jager, P?l A. Olsvik, Ida Beathe ?verjordet, Tomasz M. Ciesielski, Trond Nordtug, Torstein Kristensen, Bj?rn Henrik Hansen, Bjarne Kv?stad, Dag Altin, Julia Farkas (2021) ,Chemosphere.Link to article
6. Water-soluble fraction of crude oil affects variability and has transgenerational effects in Daphnia magna原油水溶性組分對大型溞的變異性影響及跨代效應
Mikko Nikinmaa, Emilie Suominen, Katja Anttila (2019),Aquatic Toxicology.
7. Genetic Variation in Metabolic Rate and Correlations with Other Energy Budget Components and Life History in Daphnia magna大型溞代謝率的遺傳變異及其與其他能量收支組分和生活史特征的相關性
Sigurd Einum, Erlend I. F. Fossen, Victor Parry & Christophe Pélabon (2019), Evolutionary Biology.Link to article
8. Ecotoxicological assessment of wastewater treated by the novel solar chlor-photo-Fenton process for sustainable crop irrigation新型太陽能氯 - 光芬頓工藝處理廢水用于可持續農業灌溉的生態毒理學評價
Belachqer-El Attar, S; Taborelli, P; Soriano-Molina, P; Roslev, P; Pérez, JA Sánchez (2026),Journal of Environmental Management.
產地：丹麥Loligo
