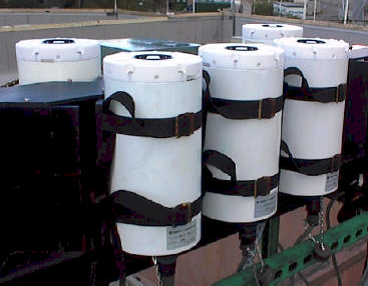

美國生物球儀器公司（Biospherical Instruments Inc.）的新型GUV-2511型地表紫外-可見光輻射儀是被廣泛使用的GUV-511型和GUV-541型的綜合體。與后兩者類似，GUV-2511也非常適合于長期監測。GUV-2511可以測量紫外（UV）輻射的6個關鍵波長：305、313、320、340、380和395 nm，以及光合有效輻射（PAR，400-700 nm）。GUV數據可用于反演云層光學厚度和臭氧氣柱總量——兩個建立太陽光譜模型時的關鍵參數。
生物球儀器公司是設計和制造地表以及水下紫外輻射傳感器的先驅。該公司負責設計和維護美國自然科學基金建立的紫外輻射監測網絡。這個網絡的核心就是生物球公司的SUV-100型光譜輻射計——可以測量高分辨率紫外光譜輻射的儀器。SUV-100在多個站點證明了其出色的能力，包括南極的三個站點、阿根廷的一個站點和美國的兩個站點（阿拉斯加的Barrow和加利福尼亞的圣迭哥）。
GUV系列是在美國海軍的小型商業創新研究（SBIR）項目的資助下完成的，是SUV-100的升級產品（更加便宜和便攜），用于監測地表紫外輻射的關鍵波長。自從1992年GUV系列誕生后，就在世界各地得到廣泛應用。 |
|
關鍵特性
l 測量地表紫外輻射的6個關鍵波長：305、313、320、340、380和395 nm
l 測量光合有效輻射（PAR）
l 特制的高精度低噪音傳感器，特制干涉濾光片非常適合檢測UV-B（290-320 nm）和UV-A（320-400 nm）
l 鋁合金外殼堅固耐用，可在野外長期測量
l 具備密封性極佳的隔溫層，即使外界溫度變化劇烈，也能保證儀器內部溫度正常
l 內置傳感器可以測量光電二極管陣列的溫度
l 利用RS-232接口連接電腦傳輸數據
l 可以單獨使用，也可在監測網絡中使用
l 基于Windows操作系統的應用軟件
美國自然科學基金（NSF）紫外輻射監測網絡于1987年開始建立，1988年生物球公司為其安裝了第一臺輻射傳感器，并一直負責安裝維護整個網絡至今。該網絡為臭氧層空洞研究、陸地和海洋生態系統研究提供了大量可靠數據。
儀器型號 | 使用站點 |
SUV-100型光譜輻射儀 | McMurdo、Palmer、South Pole、Ushuaia、San Diego和Barrwo |
SUV-150B型光譜輻射儀 | Summit |
GUV-511型多通道輻射儀 | McMurdo、Palmer、San Diego、Barrow和Summit |
GUV-541型多通道輻射儀 | South Pole |
Eppley PSP型輻射儀 | 所有站點 |
Eppley TUVR型輻射儀 | McMurdo、Palmer、South Pole、Ushuaia和Barrow |
|
|
SUV-100在Palmer站的應用 | SUV-150B、GUV-511和PSP輻射計在Summit站的應用 |
技術參數
物理指標
大小：15 cm (寬) x 30 cm (高)
材質：6061 T6鋁合金，外被隔溫Teflon套。雙層外套以及屏蔽塑料可以有效的防止電磁波干擾，同時使得內部溫度更加穩定。
重量：7 Kg
環境溫度范圍：-50℃～+40℃
光電二極管陣列溫度：40℃～±0.5℃
傳感器
標準：下行輻射和內部溫度傳感器（用于監測光電二極管陣列的溫度）
光學特性
測量波長：305、313、320、340、380、395 nm和PAR（400-700 nm）
帶寬：標準10 nm FWHM，可選20 nm FWHM
光電二極管檢測器
濾光片類型：低熒光干涉濾光片
余弦集電器：Teflon涂層的石英，直徑2.1 cm
帶外抑制：1 x 10-6
響應值：0°-70°時：0-5％；71°-85°時：±10％
飽和值：105 mW cm-2 nm-1
噪音等效輻照度：10-11 W cm-2 nm-1
溫度漂移：< ±3 mV/℃
溫度穩定性
環境溫度低時用硅板加熱，環境溫度高時自動切斷加熱功能，結合隔熱裝置，可以有效的包裝內部工作溫度恒定。
電子系統
系統采樣頻率：20 Hz
通道間采樣延遲：500 ms ± 175 ns
數據采集
增益和16位A/D轉換：滿量程10 V和1.3 mV/LSB；10種量程選擇，手動選擇或自動識別。
輸出：2-Bit RS-232；9600 bps
臺式控制器
大小：43 cm (寬) x 30.5 cm (長) x 7 cm (高)
材質：鋁合金
供電：交流電（85-264 V/47-63 Hz）
溫度控制器：可編程電晶體數字溫度控制器
電纜
GSC-511型抗大氣腐蝕電纜，長度可達100 m，需單獨選購
軟件
基于Windows操作系統的數據采集軟件
校準
采用美國國家標準研究所（NIST）可追蹤認證方法進行校準。也可利用高分辨率掃描光譜輻射計進行校準。推薦每年校準一次。
代表文獻
Booth, C.R., T.B. Lucas, J.H. Morrow, C.S. Weiler, and P.A. Penhale (1994). The United States National Science Foundation’s polar network for monitoring ultraviolet radiation, in Antarctic Research Series, edited by C.S. Weiler and P.A. Penhale, American Geophysical Union, Washington, DC.
Booth, C.R., J.H. Morrow, and D.A. Neuschuler (1992). A new profiling spectroradiometer optimized for use in the ultraviolet. SPIE Vol. 1750 Ocean Optics XI: 354-365.
Lubin, D., J. Frederick, C. Booth, T. Lucas, D. Neuschuler (1989). Measurements of enhanced springtime ultraviolet radiation at Palmer Station, Antarctica. Geophys. Res. Lett. 16:783-785.
Stamnes, K., J. Slusser, and M. Bowen (1991). Derivation of total ozone abundance and cloud effects from spectral irradiance measurements. Applied Optics 30(30):4418-4426.
