提起光合作用測量?jī)x器，
可能很多人都會搶答，
這個我知道，光合儀和熒光儀嘛！
那我再問，光合儀和熒光儀具體都測什么？
如何選擇？哪個更好用？
突然好多概念，參數浮現在腦海，
我們好像在哪見過！
OK！坐好，手背后邊，
睜大眼睛，豎起耳朵，
聽小編來給你們“瞎扯”一番。
—— 光合作用的光&合 ——
Photosynthesis=Photon（光）+Synthesis（合），光合作用可分為光反應和暗反應。

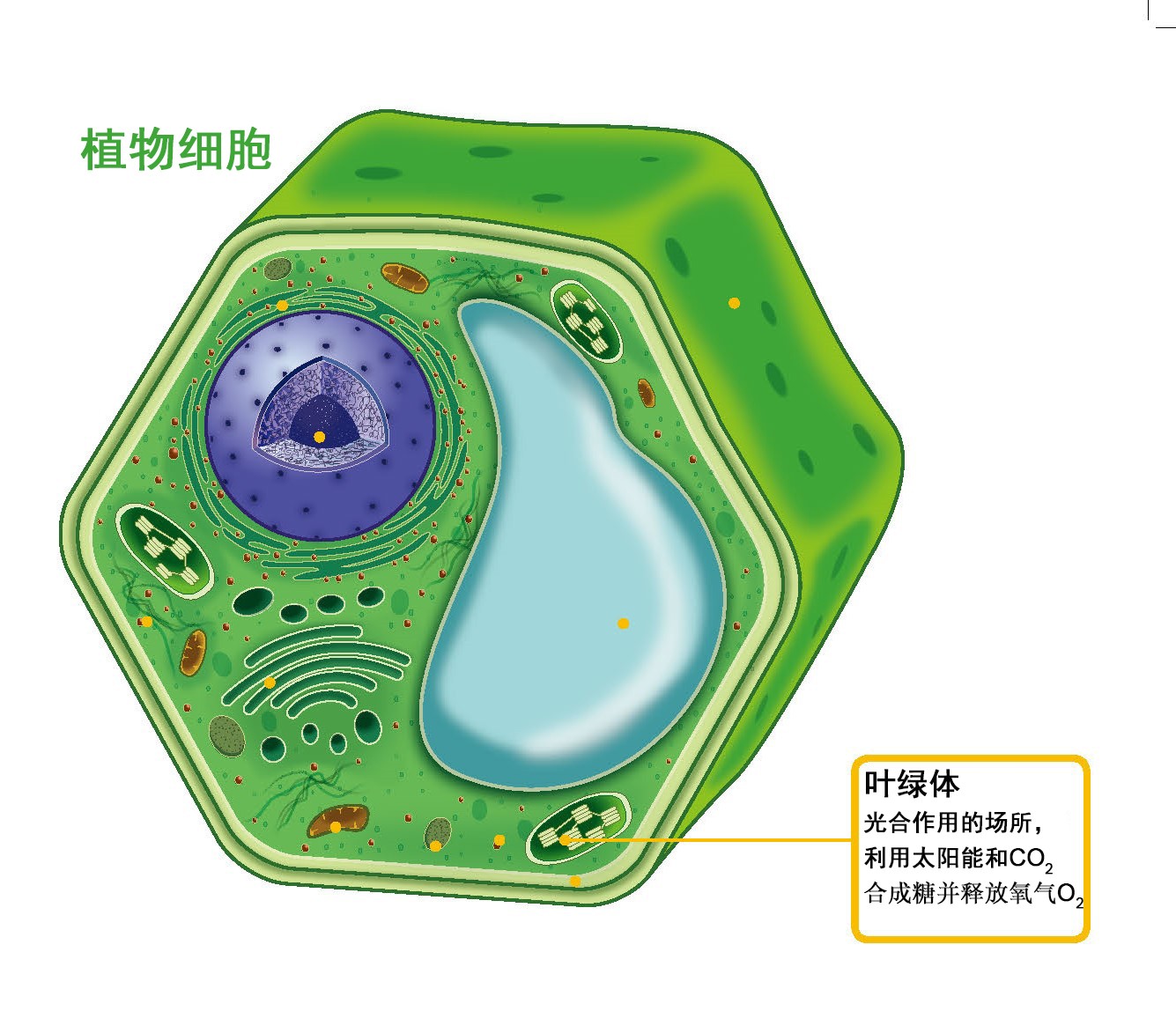

光反應：發生葉綠體的類囊體膜上，以光能捕獲傳遞轉化為基礎的光能利用，氧氣釋放和電子傳遞。
暗反應：發生在葉綠體基質內，以CO2吸收同化合成為基礎的酶促反應，羧化，還原，再生。
>> 總結 <<
光反應：反應相對快，光子轉化成電子實現太陽能的初級利用。涉及到光能轉換效率，激發能耗散途徑，電子傳遞速率，NADPH和ATP合成。
暗反應：反應相對慢，吸收CO2，通過酶促反應利用光反應產生的還原劑，合成糖類，淀粉，實現活躍化學能到穩定化學能的轉化。涉及氣孔導度，葉肉導度，蒸騰速率，羧化效率。
—— 光反應和暗反應的測量?jī)x器 ——

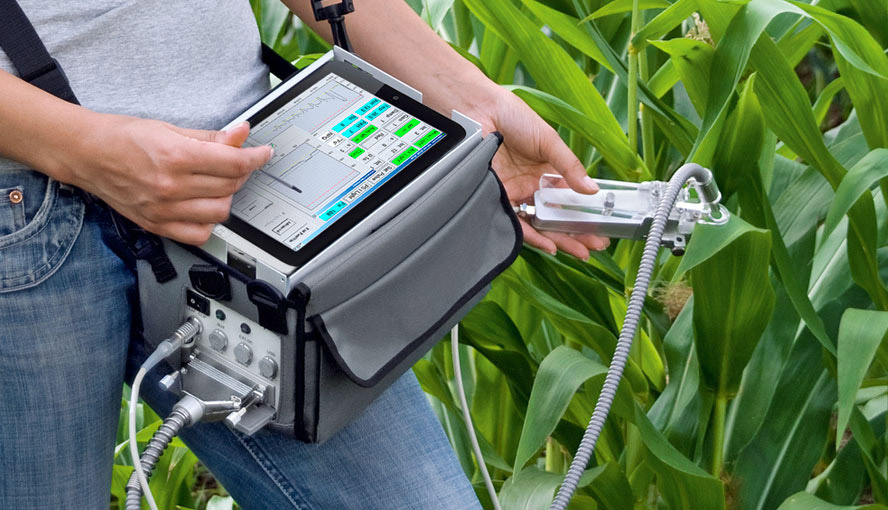

光合儀：氣體交換原理，利用紅外氣體分析器（InfraRed Gas Analyzer IRGA）測量流經葉片前后CO2和H2O的濃度變化，分析葉片與環境發生的氣體交換，用固定了多少CO2來表征光合作用的能力。常用的參數是凈光合速率，蒸騰速率，氣孔導度，胞間二氧化碳濃度等。氣體交換是非常經典的光合作用測量方法，光合儀是常被用來測量氣體交換的儀器。
熒光儀：葉綠素?zé)晒庠?，通過檢測光合作用光能利用過程中葉綠素?zé)晒獾漠a(chǎn)量(F)，來分析光合作用光能吸收，轉化和分配。用葉綠素?zé)晒鈪?shù)來表征不同途徑能量分配的多少。常用的參數有光系統的最大光能轉換效率(Fv/Fm), 實際光能轉換效率(Yield), 光化學淬滅(qP), 非光化學淬滅(NPQ), 電子傳遞速率（ETR）等。葉綠素?zé)晒夥ň哂袩o損，原位測量等優勢，可以作為光合作用的有效探針，葉綠素?zé)晒鈨x廣泛應用于實驗室和野外光合作用研究。
>> 總結 <<
光合作用和蒸騰作用相伴發生，光合儀測量葉片和環境的氣體交換。交換的氣體是H2O和CO2，交換的門戶是氣孔，交換的結果是水分從葉片中蒸騰散失，CO2進入葉片被同化。光合儀測量光合作用極易受到環境濕度，CO2濃度，光照，溫度的影響，測量過程中應盡量保持環境條件穩定。
光能的吸收與耗散平衡，熒光儀測量吸收光能中用于發射熒光的部分，根據模型計算轉化為光合電子傳遞和熱耗散的部分。熒光儀測量的葉綠素?zé)晒馔ǔＶ傅氖鞘覝兀?5℃）葉綠素?zé)晒猓瑹晒鈨x測量光合作用主要受光照強度（PAR）和溫度的影響。
—— 如何選擇或哪個更好用？——
任何一種儀器的選擇，
都要服從科研內容對工具的需求！
舉個例子，一個種質資源管理中心，如果要收集200個水稻品種的田間光合特性數據，可以嘗試使用熒光儀測量實際光能轉化效率即可，熒光儀可以在短時間內測量大量樣品。換一個角度，如果是要評估改良的新品種和親本之間的光合差異，則建議使用光合儀來測量，畢竟固定CO2生成糖和淀粉才是作物產量的保證。你品，你細品！

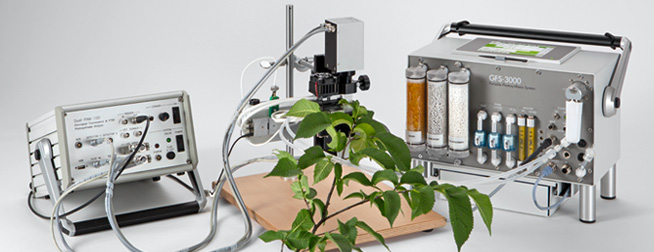

光合儀和熒光儀可以獨立存在，但是光反應和暗反應不會獨立運行。所以，兩者沒有絕對意義上的高下，因?yàn)楣夥磻?yīng)和暗反應同樣重要。如果想全面的分析光合作用，光合儀和熒光儀都需要用到，最佳的使用方案是聯用，同步測量氣體交換和葉綠素?zé)晒狻?/span>
—— 使用光合儀和熒光儀要注意什么？——
>> 光合儀 <<
1、預熱！預熱！預熱！所有IRGA原理的光合儀都需要預熱！不同品牌的光合儀預熱時間不同，實際應用中預熱的時間約為30-60分鐘。
2、分析器調零，調零的目的是為了消除光合儀的檢測誤差。不同品牌，不同型號的光合儀，根據IRGA類型的不同，調零模式有差異。目前比較常見的是雙通道四分析器光合儀，雙通道是Reference和Sample兩股氣路通道，四分析器分別是H2O Reference分析器和CO2 Reference分析器，H2O Sample分析器和CO2 Sample分析器。在測量葉片前先測量分析器的讀數差異并將其固定即視為調零，之后才可以進行氣體交換的測量。

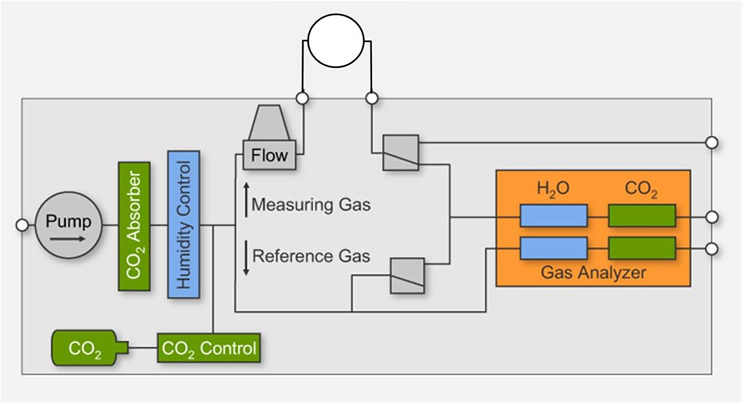

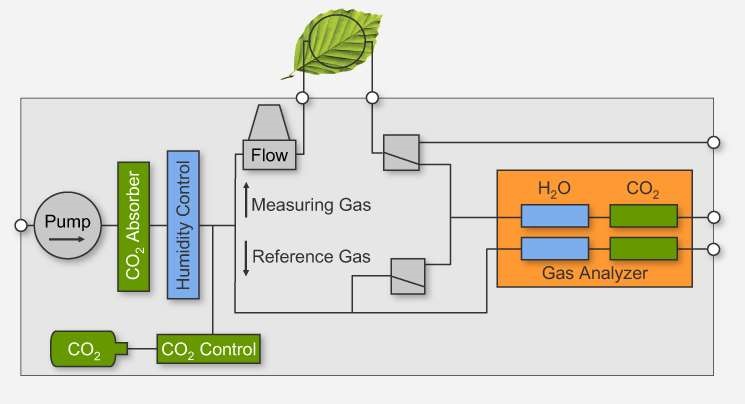

調零氣路
測量氣路
3、精確控制環境因子（光、溫、水、氣），光合儀主要采用開放式氣路系統，即光合儀從環境中吸取空氣，測量流經葉片前后CO2和H2O的濃度變化，測量后的氣體從出氣口流走。環境空氣的溫度，濕度，CO2濃度及環境的光強劇烈波動會嚴重影響光合儀的使用。因此建議在使用過程中精確控制環境因子。
4、原位測量，嚴禁離體，因?yàn)殡x體葉片生理狀態會發生變化，最明顯的就是氣孔關閉。除了離體損傷之外，可能會導致氣孔關閉的還有手上的汗液或化妝品殘留等，所以不要直接用手擦拭葉片。
5、葉片面積（或重量），光合儀計算的光合速率是單位面積（或重量），單位時間內的CO2同化率，測量時需要已知的測量面積（或重量）。現在有些品牌的光合儀允許測量完成后修正測量面積（或重量），重新計算光合速率，如德國WALZ的GFS-3000。
6、葉片溫度，葉片溫度是計算光合參數和控制氣體交換溫度的重要依據。因?yàn)楣夂蟽x的測量原理默認葉肉細胞內為100% 相對濕度。
7、葉室氣流流速，流經葉室的氣流流速，與氣體交換參數計算有關。光合能力弱的陰生植物可以嘗試低流速測量。
8、日常維護，光合儀屬于精密的氣體分析儀器，為保證測量的準確性，應該定時做標定，標定程序分為CO2和H2O分析器零點標定和CO2和H2O分析器跨度標定。光合儀在環境因子控制過程中會消耗一些藥品，如干燥劑和堿石灰等，使用前后要注意檢查。光合儀作為野外便攜式測量設備，時常會被帶到野外去實驗，使用中務必留意電池電量狀況，及時保存數據，使用前后及時給電池充電。特別提醒，遠離水源！
>> 熒光儀 <<
1、熒光儀的種類，目前常用的葉綠素?zé)晒鈨x有兩種，脈沖調制式的和連續激發式的。脈沖調制式的可以在有環境光為背景的情況下使用，連續激發式的不可以。但是連續激發式的時間分辨率比脈沖調制式的高。脈沖調制式的葉綠素?zé)晒鈨x通常用來測量淬滅分析，快速光曲線等。連續激發式的通常用來做快相分析。

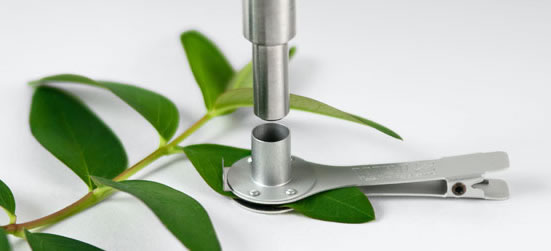

2、暗適應，為了更好的對葉綠素?zé)晒鉁y(cè)量進行合理的解釋，如何定義光合機構在測量開始時的狀態非常重要。所以，在大多數實驗中，無論脈沖調制式還是連續激發式葉綠素?zé)晒鈨x，測量前一般需要首先進行暗適應。葉片的暗適應狀態是光合機構的基本狀態。暗適應的方式有很多種，整株植物置于暗室，單個葉片放入暗適應夾，夜間測量。暗適應的時間長短取決于我們希望從葉綠素?zé)晒庵械玫绞裁葱畔?。例如，大田作物葉片光合能力評價，暗適應時間一般只需要30分鐘。而實驗室內擬南芥葉片跨膜質子梯度ΔpH的測量則需要幾個小時甚至更長。

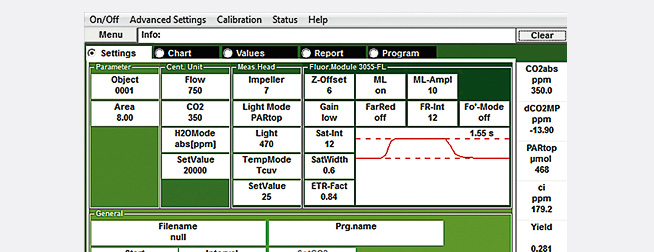

3、熒光儀光源，在熒光參數測量前對熒光儀光源有明確的認識是非常有必要的。以調制式的葉綠素?zé)晒鈨x為例，通常會配置四種光，測量光ML，光化光AL，飽和脈沖光SP，遠紅光FR。測量光，光強比較弱（＜1μmolm-2s-1），具有調制頻率，用于信號檢測，測量前需要調整測量光強度(Int.)和頻率(Freq.)使熒光信號達到基本檢測要求。測量光強度過高， Fm 測定時可能會因?yàn)檫^飽和被低估，如果測量光強度太低，則不會使用滿量程，誤差增大。光化光，是誘導植物發生光合作用的光，又叫作用光。常見的熒光儀光化光光源有兩種， 460nm左右的藍光或630nm左右的紅光。光化光的強度通常也是可以調節的，以適應不同的實驗需求。但是請注意，光源出口與樣品的距離會改變樣品表面的光強。所以測量前務必明確到達樣品表面的光強具體是多少。很多設備的出廠設置都是預設的，安裝調試時最好執行光強校準，確保軟件或者報告里的PAR值與樣品水品的實際光強值一致。飽和脈沖，脈沖調制式熒光儀除了上述兩種光還有一種飽和脈沖光，而連續激發式熒光儀通常只有飽和脈沖光。飽和脈沖在熒光儀中通常是用來計算數據的，光強比較強，一般都要大于3000μmolm-2s-1。為適應不同樣品類型和實驗要求，飽和脈沖的強度和持續時間通常也是可以調節的。遠紅光，有些品牌或型號的熒光儀還會搭載用于激發光系統Ⅰ的遠紅光，遠紅光可以用來測量Fo’，暗弛豫，狀態轉換。

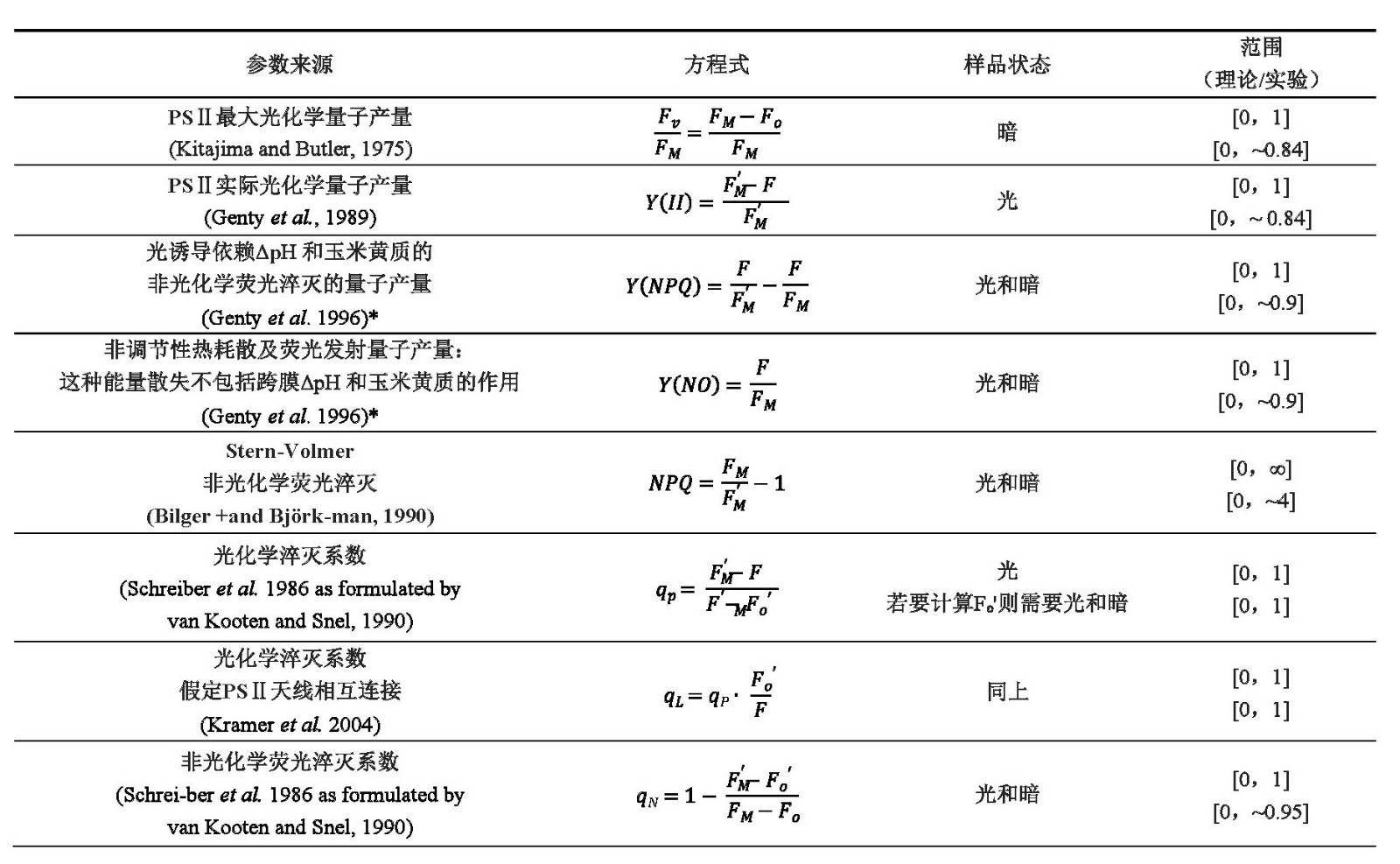

4、Fv/Fm, (Fm-Fo)/Fm,最大光能轉換效率，反應植物潛在的最大光合能力。通過測量暗適應之后的最小熒光Fo和最大熒光Fm計算而來。該參數相對獨立，可以單獨使用，來評估脅迫條件下植物的光合特性變化或用來篩選突變體。大多數熒光儀都可以測。
5、ΦPSII，(Fm’-F)/Fm’, 實際光能轉換效率，反應植物在穩態下的實際光合能力，通過測量穩定環境（光溫水汽）狀態下的最小熒光F和最大熒光Fm’計算而來?？梢栽谇缋实奶鞖猓焖贉y(cè)量大量植物的光合特性。測量過程要同時采集環境參數，如光強，溫度等。

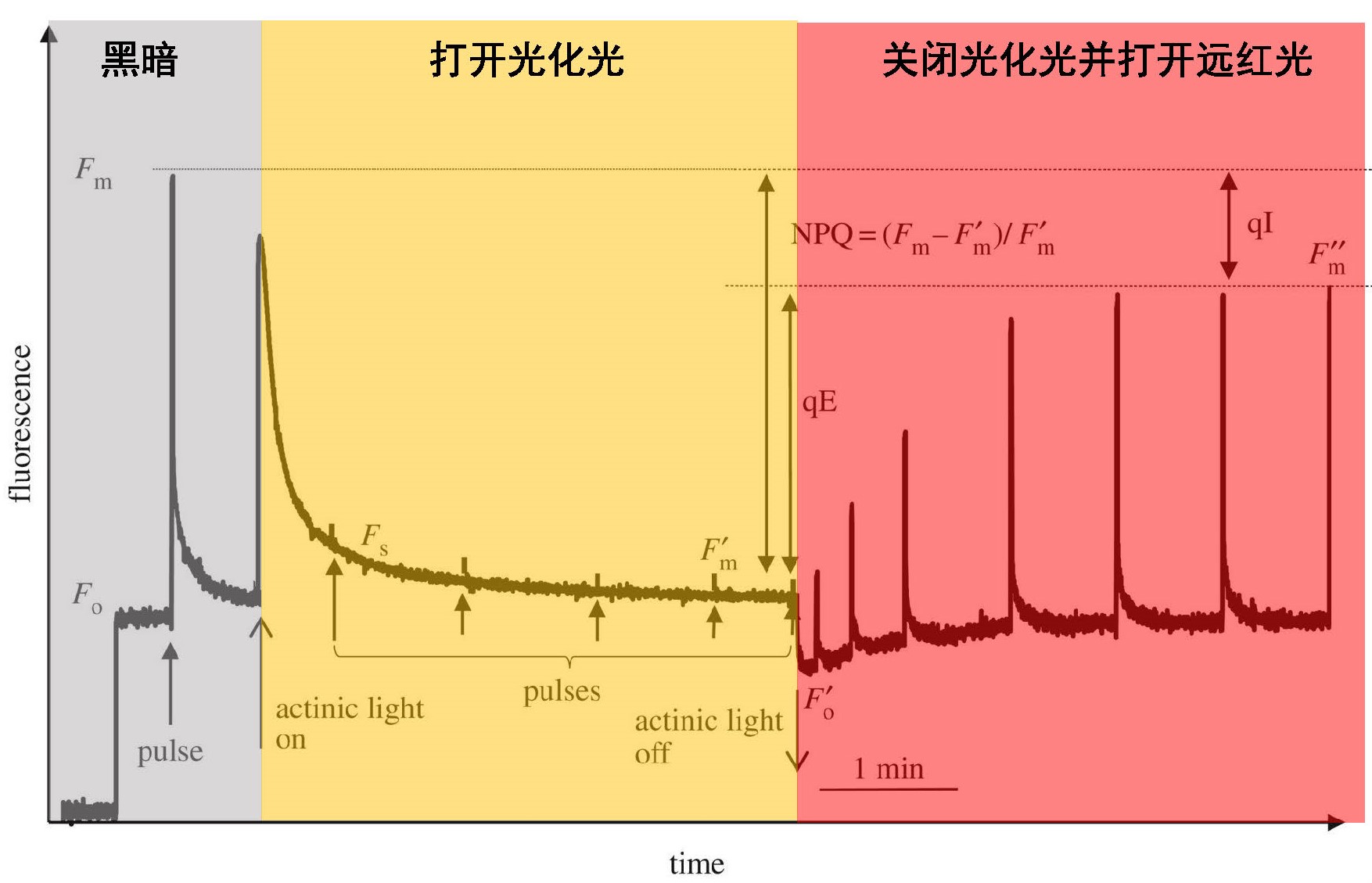

6、誘導曲線，Induction Curve，慢速熒光誘導動力學（Slow Kinetics）的一種。測量誘導曲線可以獲得淬滅分析（Quenching Analysis）的參數，光化學淬滅(qP), 非光化學淬滅(NPQ)。實際應用中，誘導曲線后可以增加暗弛豫的測量，進一步分析植物非光化學淬滅的能力。完整操作如下，先通過光化光誘導植物葉片達到穩態，測量光化學淬滅和非光化學淬滅。然后關閉光化光，打開遠紅光，繼續測量，直到植物在暗處再次達到穩態，測量暗穩態下的熒光淬滅。謹記，誘導曲線的測量需要暗適應。

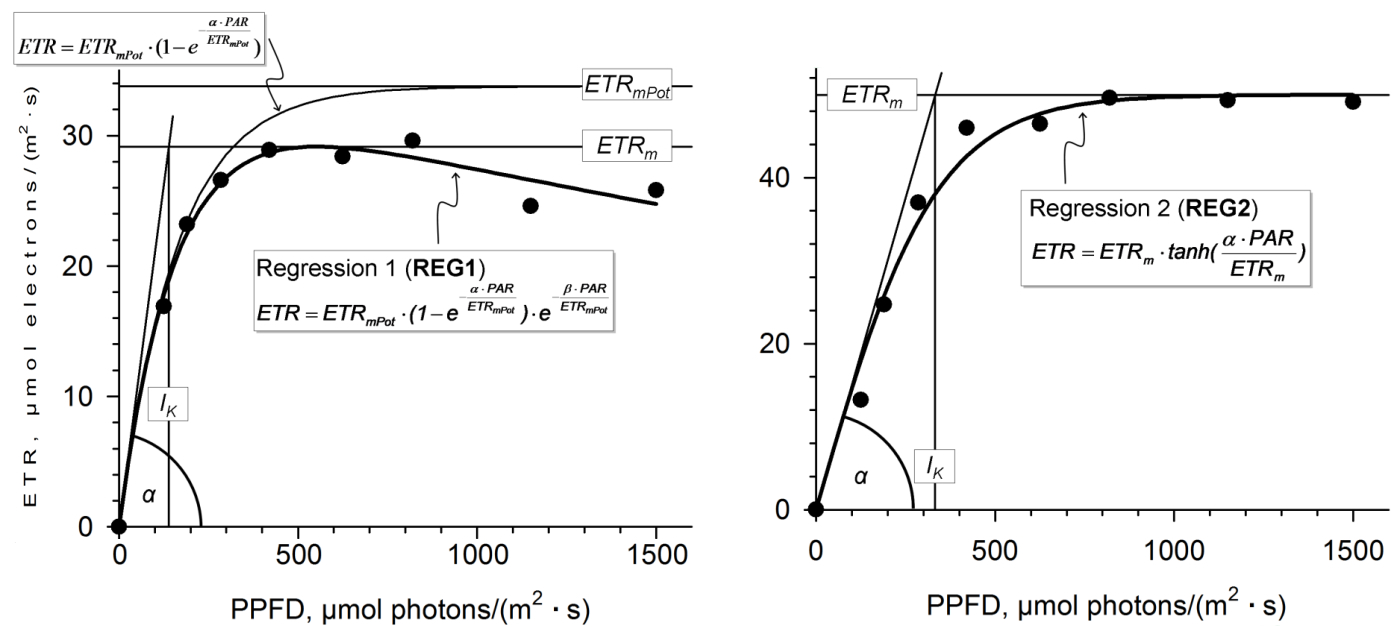

7、光曲線，Light Curve，測量不同光強下的量子產量，計算電子傳遞速率ETR（ETR=PAR*Yield*吸光系數*0.5）。光曲線是光響應曲線的一種表征方式，相對于光合儀測氣體交換的A/Q曲線，熒光儀測量light Curve的時間可以短得多，所以又被稱為快速光曲線(RLC)。光曲線可以擬合得到光能利用效率α，最大電子傳遞速率ETRmax，半飽和光強Ik，實現不同樣品光合特性的對比。
8、熒光成像，普通的熒光儀通常以數據報告的形式呈現測量結果，而熒光成像則可以將數據圖像化，直觀的展現樣品間的光合特性差異，極大地?cái)U(kuò)展了葉綠素?zé)晒饧夹g(shù)的應用。如今，熒光成像早已經成為光合生理研究，遺傳育種，突變體篩選，病蟲害早期檢測的常用工具。相比于普通的熒光儀，熒光成像的測量面積大，全葉片成像有助于分析葉片的橫向異質性。熒光成像并不是面積越大越好，比面積更重要的是成像區域光場的均一性。均勻的廣場保證了葉片每一個部位的照光條件一致，實驗結果才更可靠。所以熒光成像的光源布局要經過精心的的設計，就像手術臺的無影燈，照亮每一個看得見的角落。

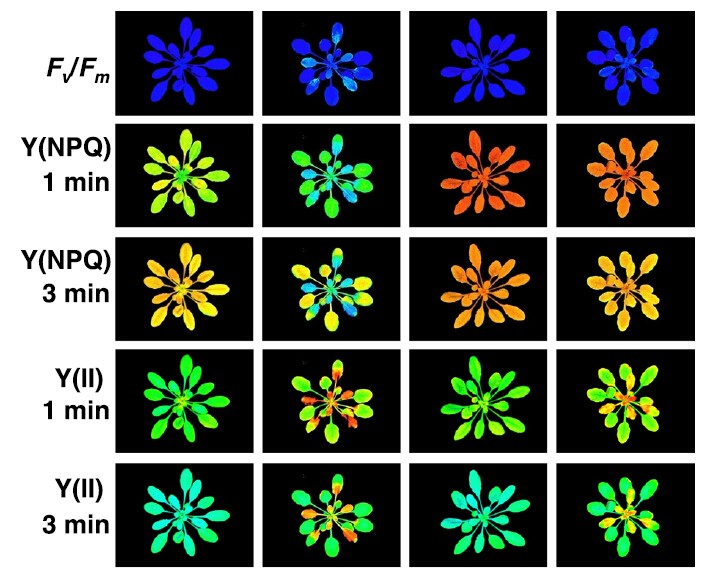

熒光參數圖像（Belén Naranjo,etal. 2016）
再次聲明，光合作用研究?jī)x器沒有好壞之分，DIY或Custom-Made的測量系統照樣可以發好文章。正所謂光合儀器測量的數據千篇一律，有趣的idea萬里挑一。再次祝各位老師，用好儀器，做好實驗，講好故事，發好文章！
